基于MindSpore香橙派AIpro实现垃圾回收AI识别方案三：基于MobileNetv2的垃圾分类实践

基于MindSpore香橙派AIpro实现垃圾回收AI识别方案三：基于MobileNetv2的垃圾分类实践

2025/01/14开发者分享

基于MindSpore香橙派AIpro实现垃圾回收AI识别方案三：基于MobileNetv2的垃圾分类实践

**作****者：**完美记号

**原文链接：**https://www.hiascend.com/developer/blog/details/0272157975874351541

昇腾样例仓提供了一系列媒体数据处理（DVPP/AIPP）、算子开发与调用（Ascend C）、推理应用开发与部署（AscendCL）等场景的丰富代码样例给开发者进行参考学习，帮助开发者快速入门，进而熟练掌握CANN关键特性使用。

通过官方的示例可了解到基于昇腾软件栈的MobileNetV2垃圾分类的训练过程，通过使用mobilenetV2模型对输入图片进行分类推理，提供待推理的jpg图片，进行推理后，输出推理后的jpg图片。

OrangePi AIpro的亮点

OrangePi AIpro(8-12T)采用昇腾AI技术路线，具体为4核64位处理器+AI处理器，集成图形处理器，支持8-12TOPS AI算力，拥有8GB/16GB LPDDR4X，可以外接32GB/64GB/128GB/256GB eMMC模块，支持双4K高清输出。

  • 丰富的接口：包括两个HDMI输出、GPIO接口、Type-C电源接口、支持SATA/NVMe SSD 2280的M.2插槽、TF插槽、千兆网口、两个USB3.0、一个USB Type-C 3.0、一个Micro USB（串口打印调试功能）、两个MIPI摄像头、一个MIPI屏等，预留电池接口。
  • 广泛适的应用场景：可用于AI边缘计算、深度视觉学习及视频流AI分析、视频图像分析、自然语言处理、智能小车、机械臂、人工智能、无人机、云计算、AR/VR、智能安防、智能家居等领域，覆盖 AIoT各个行业。
  • 系统支持：Orange Pi AIpro支持Ubuntu、openEuler操作系统，满足大多数AI算法原型验证、推理应用开发的需求。

环境搭建

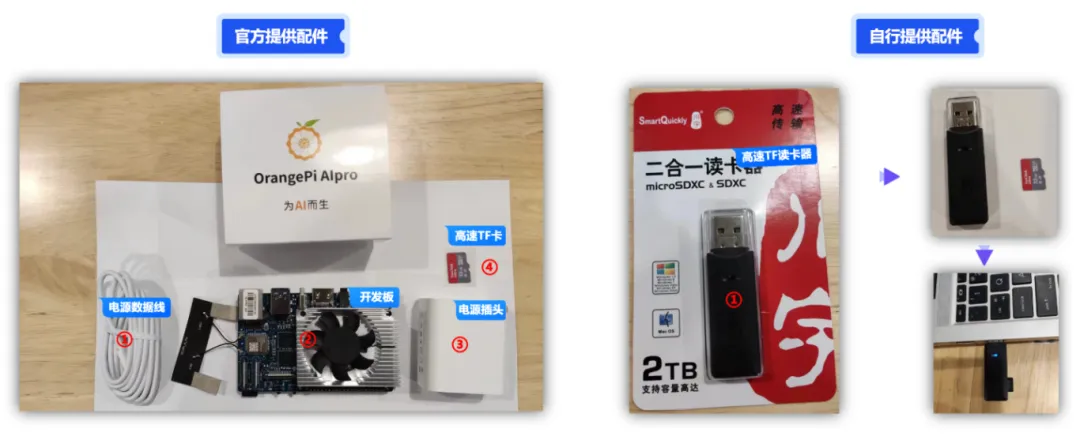

在评测之前，除了官方提供了一些配件外，还有一些需要自行提前准备的东西，自行提供的配件清单：

  • TF读卡器
  • HDMI显示器连接线
  • 串口测试线

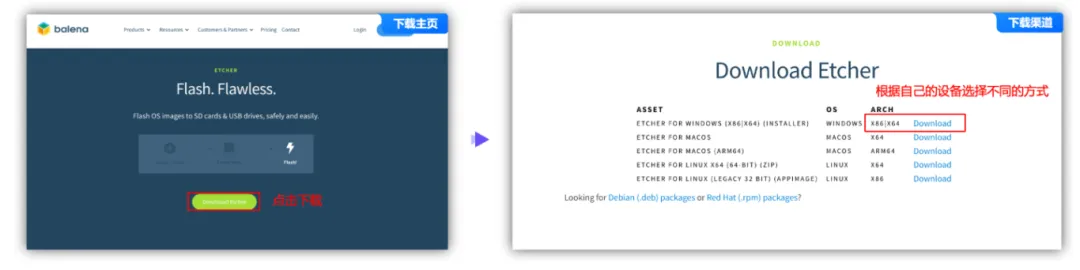

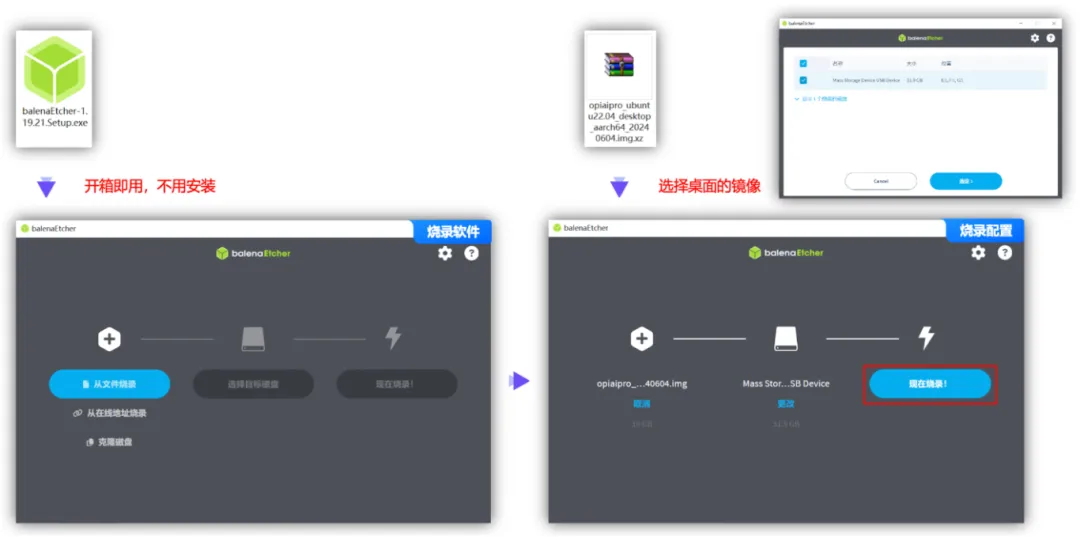

首先打开balena烧录工具地址，因为个人办公是Mac电脑，借用了同事的Windows电脑来进行此次的测试，我们选择OS为“WINDOWS”的X86|X64版本下载。

打开下载的balena烧录工具，不用安装，直接就打开了，非常的方便，不用在电脑上安装软件：

  • 点击“从文件烧录”选择好我们提前下载的镜像（百度云真的慢）
  • 点击“选择目标磁盘”选中我们插入的TF卡(我提前格式化了)
  • 点击“现在烧录”就可以开始进行烧录了

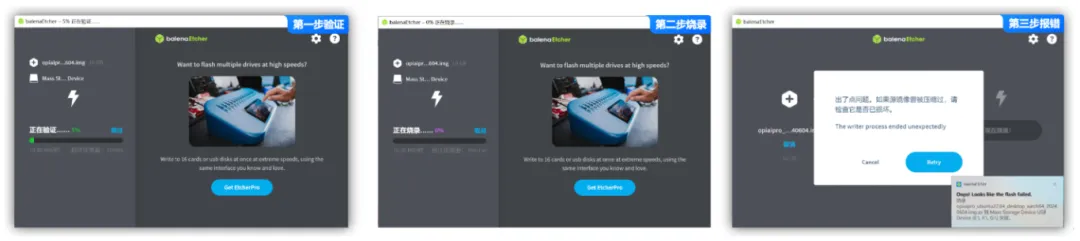

经过2个阶段，一个是验证阶段，一个是烧录阶段，不过，可惜的是最后一步出错了，百度一下有人说可以不用管，先尝试一下可不可以开机。

机器组装

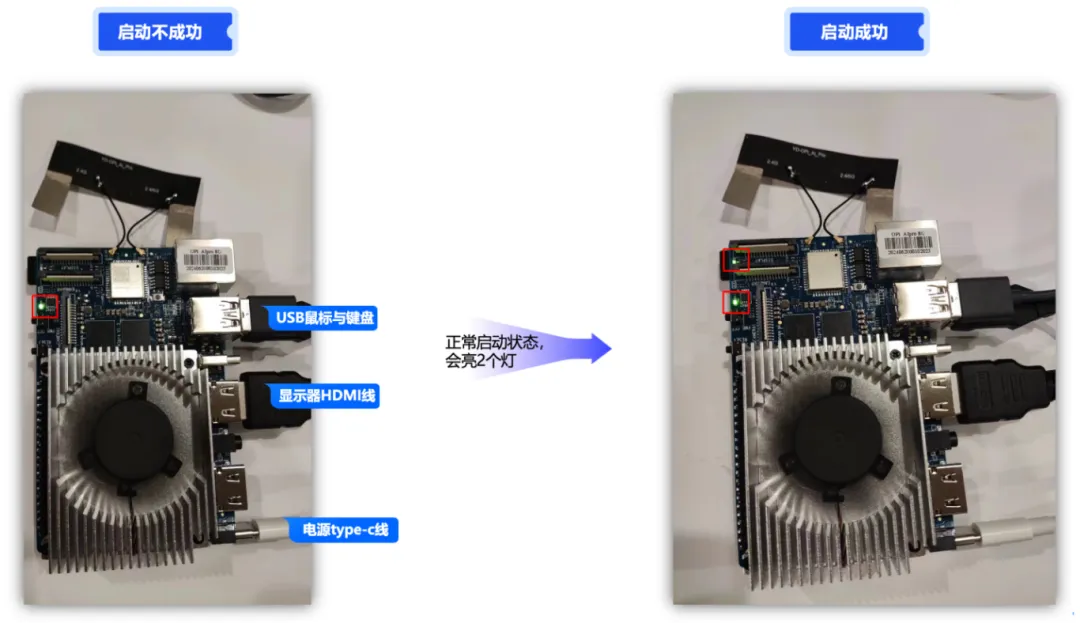

插入USB的鼠标和键盘、显示器HDMI线、自带的type-c电源线后，即可以去插上电源了，一插入就自动启动了，没有什么开机键，即一通电就自动启动，但是有一个问题，等了5分钟除了风扇一直响外，显示器一直不显示，猜测是之前的烧录有问题。

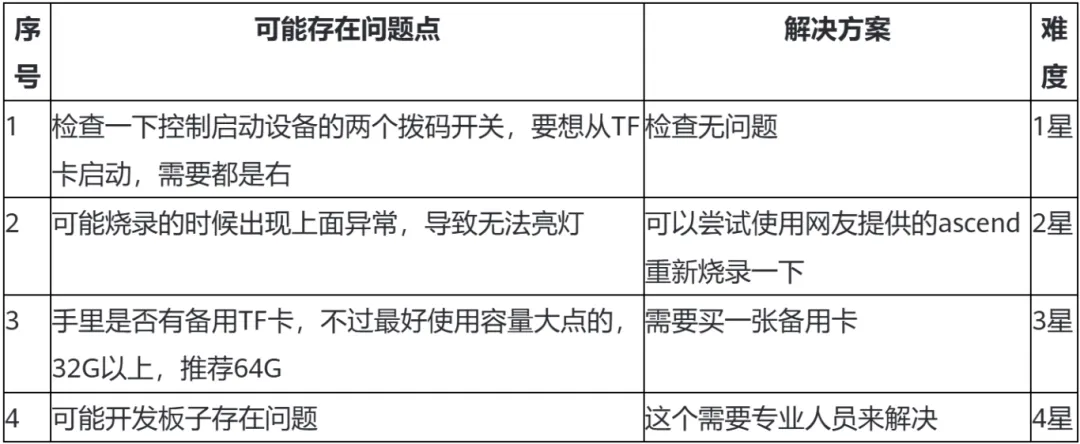

排查原因：

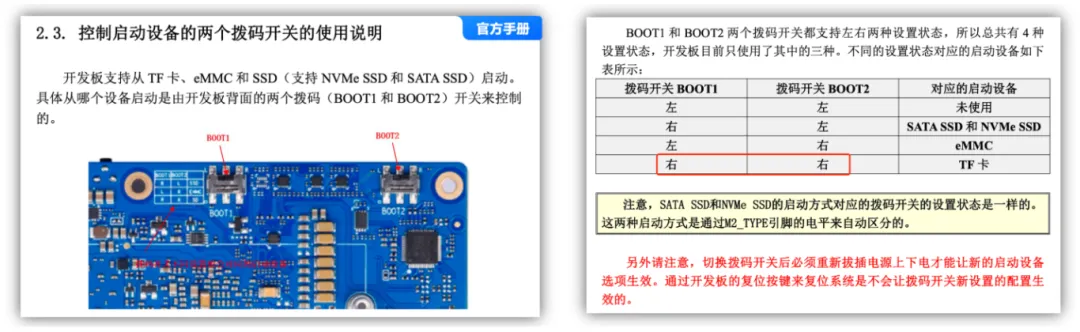

因为手里没有备用的TF卡，只能通过第二种方案换一种工具来进行烧录试试，如果网友可以成功启动，就不需要下一步操作。

替换烧录工具

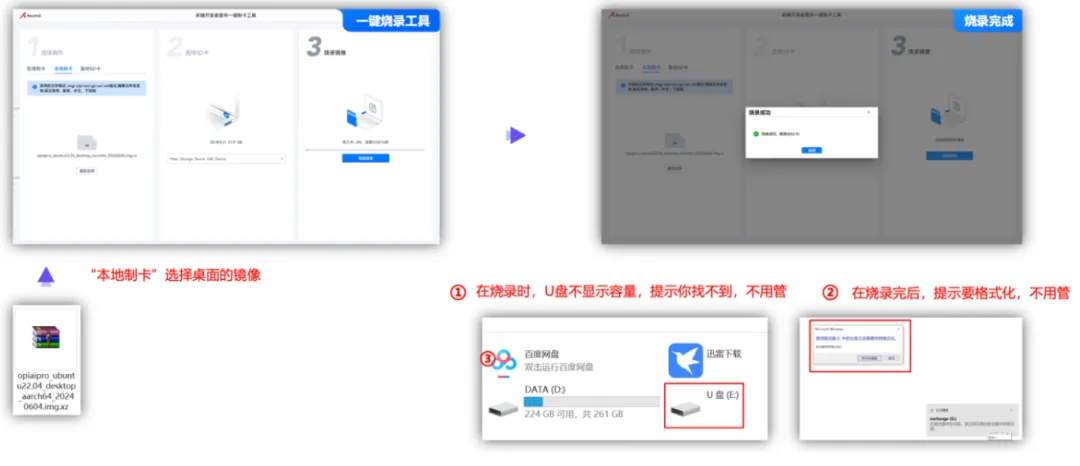

在网友的推荐下，使用了另外一个烧录工具ascend，不过这个工具需要下一步下一步安装，就不过多复述了。

小细节：

1、烧录时，提示U盘找不到，需要重新插入，此时，不用管他的提示。

2、在烧录完成后，提示要格式化，也不需要管，因为在烧录时，就已经开始写成linux的启动镜像盘了，此时，在windows系统是无法识别的，是正常的。

3、第一次烧的时候，看到东西就点，点快了，结果重新烧录了一次，需要注意一下。

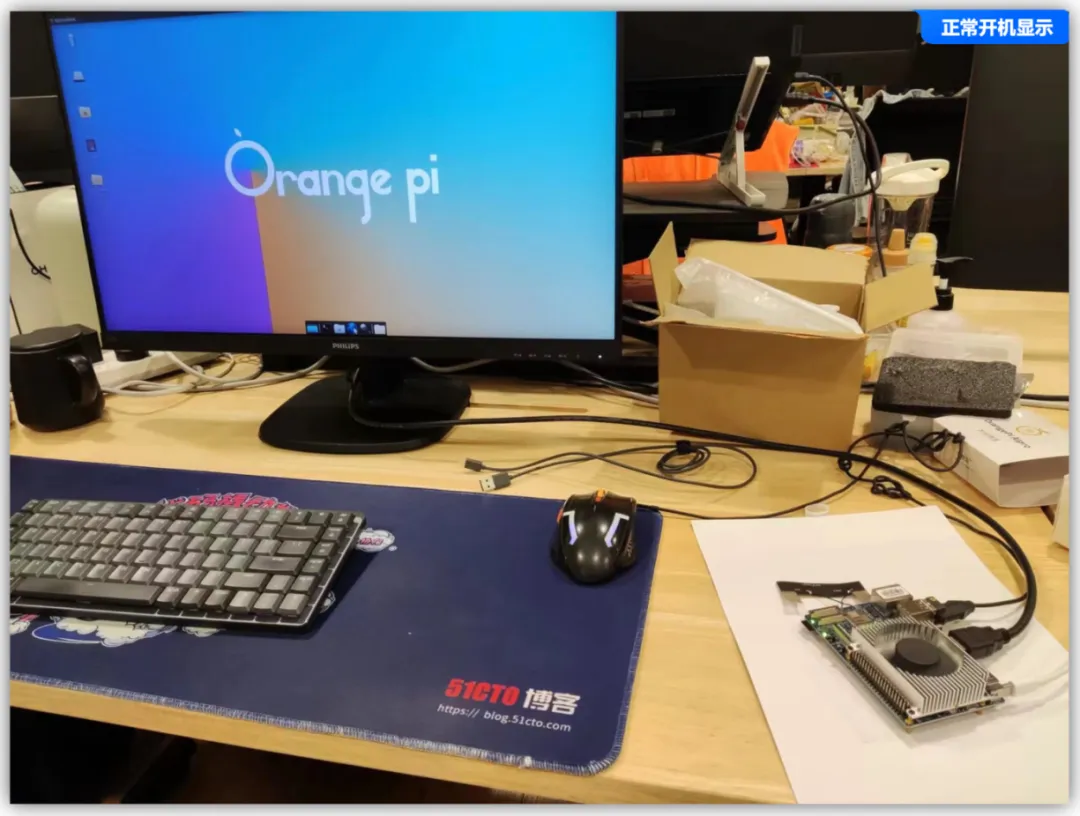

通过重新烧录之后，我们的系统就可以正常启动了，启动时，需要输入一个用户名密码，非常的开心，后面使用SSH也需要使用到。

  • 用户名：HwHiAiUser
  • 密码：Mind@123

链接Wifi，使用SSH登录

因为没有联网，所以，只能在显示器上进行Wifi的联网操作，联网后输入ifconfig查看Wifi的IP地址，在同一个局域网，使用ping ip地址保证网是能连通的情况下，我们就可以使用我工作的主机来SSH登录到开发板子上了，这样操作起来比较便捷。

# 查看主机IP地址
ifconfig

# 检查网络是否连通
ping 192.xx.xx.xx

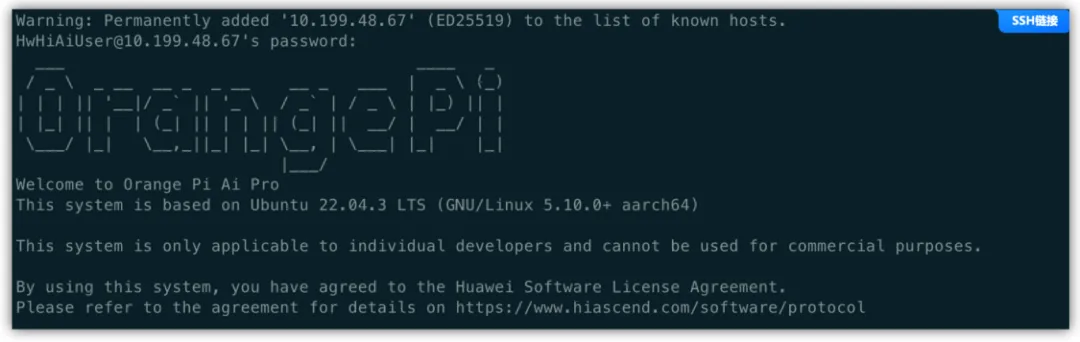

使用ssh远程链接到OrangePi AIpro开发板上，接下来可以进行环境的初始化，安装一些相关的依赖环境。

硬件要求：产品硬件平台为Ascend，因为样例使用到opencv，ffmpeg等第三方依赖进行图像等处理，所以需要在运行之前，根据本文指导安装第三方依赖并进行环境配置。由于python的开发过程不依赖于编译，所以第三方依赖安装都在运行环境进行操作，第三方依赖python-acllite 请参考第三方依赖选择需要的依赖完成安装。

配置编译依赖的头文件与库文件路径：

export DDK_PATH=/usr/local/Ascend/ascend-toolkit/latest
export NPU_HOST_LIB=$DDK_PATH/runtime/lib64/stub

运行环境执行以下命令安装相关依赖及ffmpeg：

sudo apt-get install ffmpeg libavcodec-dev libswscale-dev libavdevice-dev

源码安装ACLLite库，获取ACLLite 源码，python acllite库以源码方式提供，安装时将acllite目录拷贝到运行环境的第三方库目录：

git clone https://gitee.com/ascend/ACLLite.git
# 进入到项目目录进行编译, 会编译到上面设置的lib 目录
bash build_so.sh

现在基本的初始化环境已经配置完成了，接下来就是拉取代码的准备和编译了。

模型转换

注意：如果是昇腾软件栈的AI推理，需要把原始网络模型 (可能是 PyTorch 的、TensorFlow，也有可能是Caffe的等) 转换成 .om 模型，才能调用昇腾的aclmdlExecute 等模型执行接口在进行模型推理。

这个模型转换的过程就要用到 ATC 工具，目前 ATC 工具直接支持从 Caffe、ONNX、TensorFlow 以及 MindSpore模型的转换，所以如果的训练框架是 PyTorch，则需要做 torch.onnx.export 操作导出成ONNX模型后才能使用ATC工具。

什么是ATC：

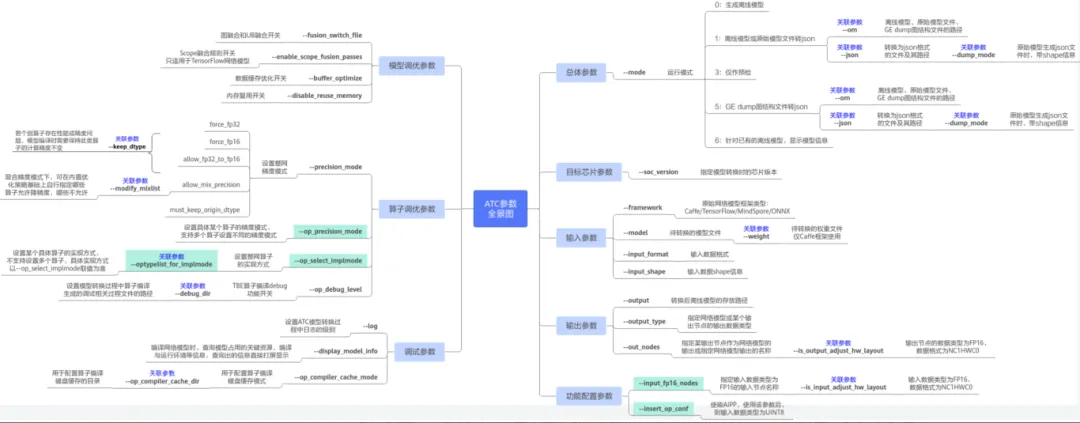

昇腾张量编译器（Ascend Tensor Compiler，简称ATC）是昇腾模型转换工具，它可以将开源框架的网络模型（例如TensorFlow、ONNX等）转换为昇腾AI处理器支持的模型文件（.om格式），用于后续的模型推理。

模型转换过程中，ATC会进行算子调度优化、权重数据重排、内存使用优化等操作，对开源框架的网络模型做进一步调优，使其高效地在昇腾AI处理器上执行。

简单的来讲，就是可以将开源框架的网络模型（例如TensorFlow、ONNX等）转换为昇腾AI处理器支持的模型文件（.om格式），用于后续的模型推理，而Orange Ai pro 需要的是.om的格式，所以，需要把pt 的模型转成onnx 格式，再利用平台的 Atc工具转成.om的格式。

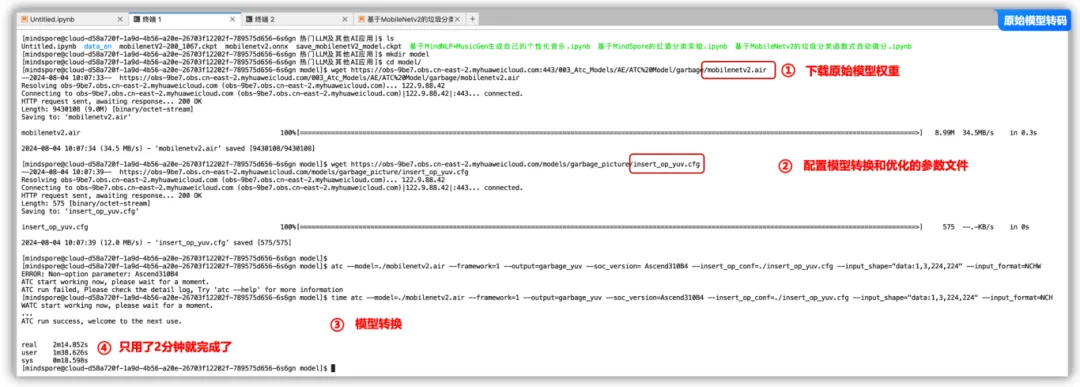

# 为了方便下载，在这里直接给出原始模型下载及模型转换命令,可以直接拷贝执行
cd model
wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com:443/003_Atc_Models/AE/ATC%20Model/garbage/mobilenetv2.air
wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/garbage_picture/insert_op_yuv.cfg
atc --model=./mobilenetv2.air --framework=1 --output=garbage_yuv --soc_version= Ascend310B4 --insert_op_conf=./insert_op_yuv.cfg --input_shape="data:1,3,224,224" --input_format=NCHW

–framework：原始网络模型框架类型，0：Caffe，1：MindSpore，3：TensorFlow，5：ONNX –soc_version：模型转换时昇腾AI处理器的版本，例如Ascend310B4 –model：原始网络模型文件，含扩展名 –output：转换后的*.om模型文件路径，含文件名，转换成功后，模型文件名自动以.om后缀结尾 –insert_op_conf: 模型相关的配置文件，包含图像大小，预处理等参数。

mobilenetv2.air文件是一个模型文件：

‌①通常是在模型转换过程中生成的。‌

②这个文件包含了模型的架构和权重信息，‌可以用于在特定硬件或软件平台上进行推理。

‌③将MobileNetV2模型从PyTorch格式转换为ONNX格式，‌然后再进一步转换为适用于Ascend310芯片的模型格式，‌最终生成了mobilenetv2.air文件。‌

insert_op_yuv.cfg文件则是一个配置文件：

①用于定义在模型转换或推理过程中需要插入的特定操作或配置。

‌②这个文件可能包含了针对特定硬件或软件平台的优化设置，‌以确保模型能够在特定环境下高效运行。‌

③可能包含了关于输入数据的预处理、‌输出数据的后处理以及可能的硬件加速指令等信息。

④被用于Ascend芯片上的模型转换过程中，‌以实现模型的优化和加速。‌

总结，通过使用Ascend的实例转换模型非常的快，只用了2分钟就完成了操作，而用香橙派OrangePi AIpro，由于硬件配置原因，转了半小时也没反应，果断换了实例。

官方的Ai Demo项目

# 开发环境，非root用户命令行中执行以下命令下载源码仓。
cd ${HOME}
git clone https://gitee.com/ascend/samples.git
# 将ZIP包上传到开发环境中的目录中，【例如：${HOME}/ascend-samples-master.zip】
unzip ascend-samples-master.zip
# 进入项目
cd python/contrib/garbage_picture

在data中添加一些需要识别的图片：

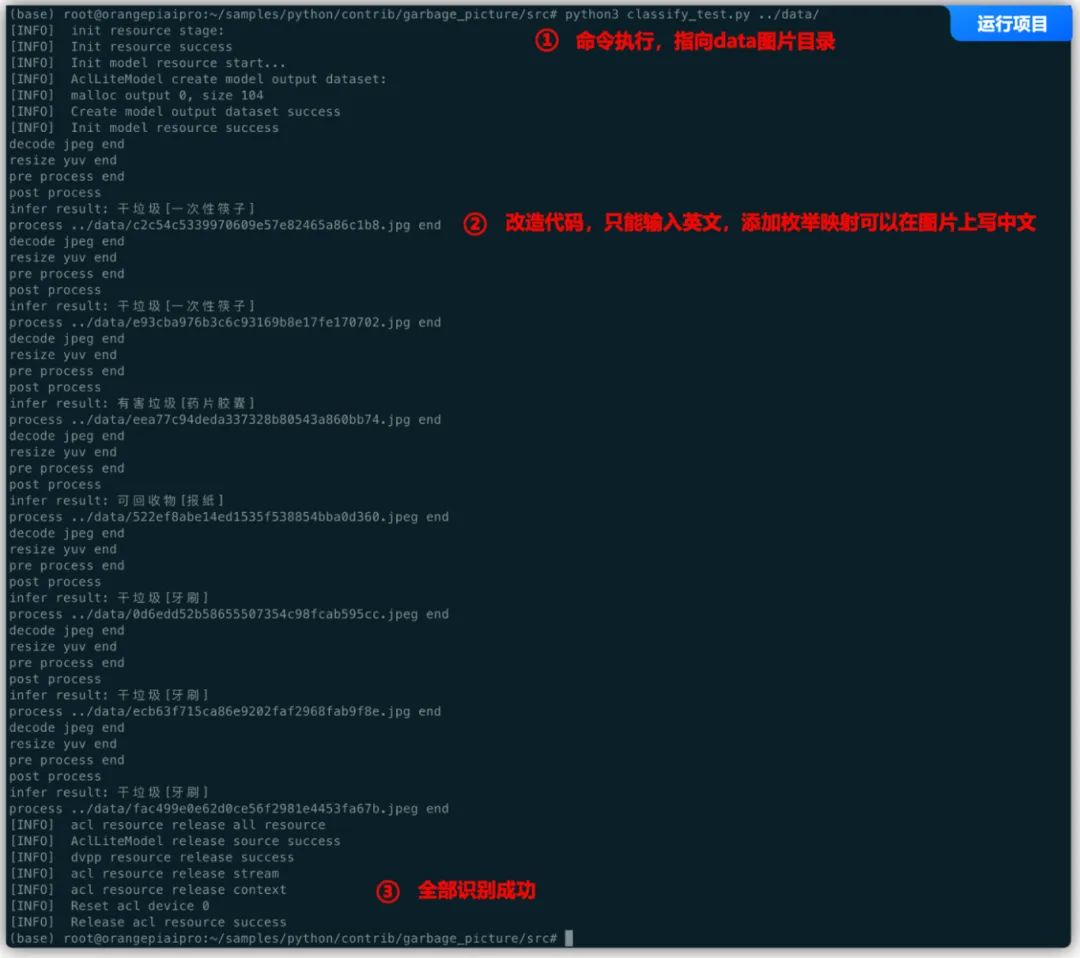

运行可执行文件：

python3 classify_test.py ../data/

提示：这里如果使用英文的字体是写不出来中文的，可以确认系统是否已经安装了中文字体，可以使用 fc-list 命令来查看当前系统上安装的所有字体，如下所示：

fc-list

查看结果

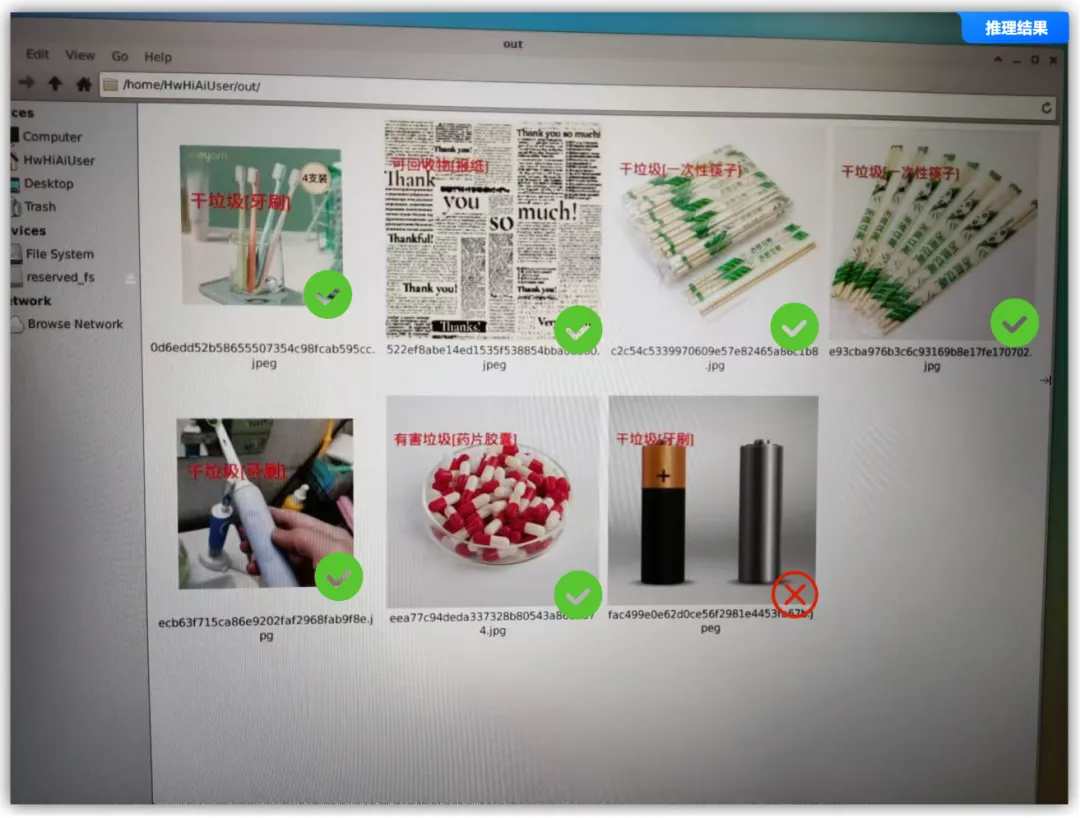

运行完成后，会在out目录下生成带推理结果的jpg图片。

总结，通过上面的实验，可以看到我们可以很好的在香橙派OrangePi AIpro上运行基于MobileNetV2垃圾分类项目，可以看到有一个电池的图片没有识别正确，其他都正确，识别的结果为“牙刷”，可以增加多一点的图片，再自己训练一下。
