分布式集合通信原语

在分布式训练中涉及例如AllReduce、ReduceScatter、AllGather和Broadcast等通信操作进行数据传输，我们将在下述的章节分别阐述其含义和示例代码。

下述每个章节中给出了使用4张GPU进行不同通信操作的示例。示例中的输出来自于0号卡rank0程序的结果。用户需要将下述每个章节代码另存为communication.py。因为涉及到多卡程序，用户需要通过mpirun命令去启动communication.py。其中mpirun命令需要安装OpenMPI以及NCCL，对应的安装请参考mpirun启动。准备好communication.py后，在命令行中输入如下启动命令，即可启动多卡程序：

mpirun -output-filename log -merge-stderr-to-stdout -np 4 python communication.py

上述代码中的-np表示将启动4个进程任务，分别占用0，1，2，3号卡，并且将输出日志保存在log/1/rank.0目录下面。用户可以在此查看程序的输出结果。python communication.py表示启动脚本。

AllReduce

AllReduce操作会将每卡中AllReduce算子的输入Tensor进行求和操作，最终每卡的AllReduce算子输出是相同的数值。例如上图所示，每张卡AllReduce算子输入分别为0, 1, 2, 3。经过AllReduce之后，每张卡输出的结果为所有卡输入之和为6(0+1+2+3)。

示例代码如下：我们根据rank号(每张卡所属通信编号)初始化每个进程中AllReduce算子输入的数值，例如卡0，我们申请了一个1x1大小，数值为0的输入。然后调用AllReduce算子，在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信，并且打印输出结果。

import numpy as np
from mindspore.communication import init, get_rank
import mindspore as ms
import mindspore.nn as nn
import mindspore.ops as ops

init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_reduce_sum = ops.AllReduce(ops.ReduceOp.SUM)

    def construct(self, x):
        return self.all_reduce_sum(x)

value = get_rank()
input_x = ms.Tensor(np.array([[value]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

其中0卡的运行结果如下，输出日志路径为log/1/rank.0：

[[6.]]

AllGather

AllGather操作会将每张卡的输入Tensor的第零维度上进行拼接，最终每张卡输出是相同的数值。例如上图所示，每卡的输入是大小为1x1的Tensor，经过AllGather操作之后，每卡AllGather算子的输出shape为[4,1]。其中索引为[0,0]的元素值来自于0号卡AllGather的输入[[0.0]]，索引为[1,0]的元素值来自于1号卡AllGather的输入[[1.0]]。

示例代码如下：我们根据rank号(每张卡所属通信编号)初始化每个进程中AllGather算子输入的数值，例如卡0，我们申请了一个1x1大小，数值为0的输入。然后调用AllGather算子，在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信，并且打印输出结果。

import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
from mindspore.communication import init, get_rank
import mindspore as ms

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_gather = ops.AllGather()

    def construct(self, x):
        return self.all_gather(x)

value = get_rank()
input_x = ms.Tensor(np.array([[value]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下，输出日志路径为log/1/rank.0：

[[0.],
 [1.],
 [2.],
 [3.]]

AllGatherV

AllGatherV操作相对AllGather来说，支持收集不均匀的Tensor，并将每张卡的输入Tensor进行拼接，最终每张卡输出是相同的数值，output_split_sizes中存储每张卡输入的数据量。

示例代码如下：我们根据rank号（每张卡所属通信编号）初始化每个进程中AllGatherV算子输入的数值。例如卡0，我们申请了一个1x3大小，数值为[0,1,2]的输入；卡1，我们申请了一个1x4大小，数值为[0,1,2,3]的输入。output_split_sizes设置为[3, 4]。然后调用AllGatherV算子，在通信域为0-1的卡（所有卡的通信范围即hccl_world_group）中进行通信，并且打印输出结果。

import mindspore as ms
from mindspore.ops.operations.comm_ops import AllGatherV
import mindspore.nn as nn
from mindspore.communication import init, get_rank
from mindspore import Tensor

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.allgatherv = AllGatherV()

    def construct(self, x, output_split_sizes):
        return self.allgatherv(x, output_split_sizes)

rank = get_rank()
data = [i for i in range(rank + 3)]
input_x = Tensor(data)
output_split_sizes = [3, 4]
net = Net()
output = net(input_x, output_split_sizes)
print(output)

运行结果如下，输出日志路径为log/1/rank.0：

[0 1 2 0 1 2 3]

ReduceScatter

ReduceScatter操作会将每张卡的输入先进行求和，然后在第零维度按卡数切分，将数据分发到对应的卡上。例如上图所示，每卡的输入均为4x1的Tensor。ReduceScatter先对输入求和得到[0, 4, 8, 12]的Tensor，然后进行分发，每卡获得1x1大小的Tensor。例如卡0对应的输出结果为[[0.0]]，卡1对应的输出结果为[[4.0]]。

示例代码如下：我们根据rank号(每张卡所属通信编号)初始化每个进程中ReduceScatter算子输入的数值，例如卡0，我们申请了一个4x1大小，数值为0的输入。然后调用ReduceScatter算子，在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信，并且打印输出结果。

import mindspore as ms
from mindspore.communication import init, get_rank
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.reduce_scatter = ops.ReduceScatter(ops.ReduceOp.SUM)

    def construct(self, x):
        return self.reduce_scatter(x)

input_x = ms.Tensor(np.array([[0], [1], [2], [3]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下，输出日志路径为log/1/rank.0：

[[0.]]

ReduceScatterV

ReduceScatterV操作相对ReduceScatter来说，支持对不均匀的张量进行规约并分发。ReduceScatterV将每张卡的输入先进行求和，并根据input_split_sizes中定义的每张卡分发的数据量，将数据分发到对应的卡上。

示例代码如下：我们根据rank号（每张卡所属通信编号）初始化每个进程中ReduceScatterV算子输入的数值。例如卡0和卡1，我们申请了一个1*3大小，数值为[0, 1, 2.0]的输入，input_split_sizes设置为[2, 1]。然后调用ReduceScatterV算子，在通信域为0-1的卡（所有卡的通信范围即hccl_world_group）中进行通信，并且打印输出结果。

import mindspore as ms
from mindspore import Tensor
from mindspore.communication import init, get_rank
from mindspore.ops import ReduceOp
import mindspore.nn as nn
from mindspore.ops.operations.comm_ops import ReduceScatterV

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.reducescatterv = ReduceScatterV(ReduceOp.SUM)

    def construct(self, x, input_split_sizes):
        return self.reducescatterv(x, input_split_sizes)

rank = get_rank()
input_x = Tensor([0, 1, 2.0])
input_split_sizes = [2, 1]
net = Net()
output = net(input_x, input_split_sizes)
print(output)

rank0的结果为：

[0. 2]

rank1的结果为：

[4.]

Reduce

Reduce操作会将每张卡的输入先进行指定的规约操作，再将输出结果分发到指定的卡上。以op=ReduceOp.SUM为例：先对每张卡的输入张量进行求和，然后按将结果分发到指定的卡上。如上图所示，每卡的输入均为1x4的Tensor。ReduceScatter先对输入求和得到[0, 4, 8, 12]的Tensor，然后结果发送到指定的卡上(例如：卡1)，卡1对应的输出结果为[0., 4., 8., 12.], 其余各卡输出结果为[0.]。

示例代码如下：我们初始化每个进程中Reduce算子输入的数值，对于每张卡，我们申请了一个1x4大小，数值为[0, 1, 2, 3]的Tensor输入。然后调用Reduce算子，在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信，并且打印输出结果。

import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.reduce = ops.Reduce(1, ops.ReduceOp.SUM)

    def construct(self, x):
        return self.reduce(x)

input_x = ms.Tensor(np.array([0, 1, 2, 3]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下，卡1的输出日志路径为log/1/rank.1，输出结果为：

[0., 4., 8., 12.]

其余卡的输出结果为：

[0.]

Broadcast

Broadcast操作是将某张卡的输入广播到其他卡上，常见于参数的初始化。例如上图中，将0卡大小为1x1的Tensor进行广播，最终每张卡输出均为[[0]]。集合中所有进程的Tensor的shape和数据格式相同。

示例代码如下：我们将Broadcast算子的根节点设置为0号卡，表示将从0号卡广播数据到其他卡上。同时申请了一个1x1大小，数值为0的输入。然后调用Broadcast算子，在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信，最终每张卡的输出数值来自卡0。

import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.broadcast = ops.Broadcast(0)

    def construct(self, x):
        return self.broadcast((x,))

input_x = ms.Tensor(np.array([[0]]).astype(np.int32))
net = Net()
output = net(input_x)
print(output)

运行结果如下，输出日志路径为log/1/rank.0：

[[0]]

NeighborExchange

NeighborExchange操作会将提供一组数据分别发往其他特定的卡上，同时从特定的卡接收数据。例如上图中，rank 0 向rank 1发送shape为[16,16]的Tensor，并接收rank 1发送的shape为[32,32]的Tensor；rank 1 向rank 0发送shape为[32,32]的Tensor，并接收rank 0发送的shape为[16,16]的Tensor。最终rank 0输出了接收到的shape为[32,32]的Tensor，rank 1输出接收到的[16,16]的Tensor。

示例代码如下：我们使用NeighborExchange算子进行0号卡和1号卡之间的数据交换，将0号卡的数据发送到1号卡，并接收来自1号卡的数据；1号卡将数据发送到0号卡，并接收来自0号卡的数据；最终每张卡输出接收到的数据。

import os
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

class Net0(nn.Cell):
    def __init__(self):
        super(Net0, self).__init__()
        self.neighbor_exchange = ops.NeighborExchange(send_rank_ids=[1], recv_rank_ids=[1], recv_shapes=([2, 2],), send_shapes=([3, 3],), recv_type=ms.float32)

    def construct(self, x):
        out = self.neighbor_exchange((x,))
        return out[0]

class Net1(nn.Cell):
    def __init__(self):
        super(Net1, self).__init__()
        self.neighbor_exchange = ops.NeighborExchange(send_rank_ids=[0], recv_rank_ids=[0], recv_shapes=([3, 3],), send_shapes=([2, 2],), recv_type=ms.float32)

    def construct(self, x):
        out = self.neighbor_exchange((x,))
        return out[0]

ms.set_context(mode=ms.GRAPH_MODE)
init()
rank_id = int(os.getenv("RANK_ID"))
if (rank_id % 2 == 0):
    input_x = ms.Tensor(np.ones([3, 3]), dtype = ms.float32)
    net = Net0()
    output = net(input_x)
    print(output)
else:
    input_x = ms.Tensor(np.ones([2, 2]) * 2, dtype = ms.float32)
    net = Net1()
    output = net(input_x)
    print(output)

使用shell脚本启动2卡脚本，下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成，对应的目录文件为models/utils/hccl_tools。示例shell脚本如下：

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/neighborexchange.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python neighborexchange.py > log.txt 2>&1 &
done

rank0的结果为：

[[2. 2.]
 [2. 2.]]

rank1的结果为：

[[1. 1. 1.]
 [1. 1. 1.]
 [1. 1. 1.]]

NeighborExchangeV2

NeighborExchangeV2操作会将Tensor中按照属性设置将部分数据发送给周边的8张卡，且从周边的8张卡中接收数据并拼接成新的Tensor，常用于将大Tensor切分在多卡上进行分布式卷积运算的场景。其中，属性send_rank_ids和recv_rank_ids分别为8个数字，表示8个方向上发送/接收的rank_id，填-1表示不发送/不接收，如上图图二表示对应8个方向上的顺序；属性send_lens和recv_lens分别为4个数字，表示[top, bottom, left, right] 四个方向上的发送/接收长度。例如上图图一中为一个16卡的示例，以图中rank 10为例，设定send_rank_ids=[6,7,11,15,14,13,9,5]，将rank10的数据进行切分后分别向rank 5、6、7、11、15、14、13、9发送了对应部分的数据，例如图中红色发给rank5，红色、黄色和蓝色发给rank6，蓝色发给rank7等；设定recv_rank_ids=[6,7,11,15,14,13,9,5]，则同时rank10从这些卡分别接收了一些数据拼接到对应方向上，组成了新的Tensor输出，例如图中的rank10和浅绿色部分所示。

示例代码如下：我们使用NeighborExchangeV2算子进行0号卡和1号卡之间的数据交换，将0号卡的下方的数据发送到1号卡，并接收来自1号卡的数据拼接在下方；1号卡将上方部分数据发送到0号卡，并接收来自0号卡的数据拼接在上方；最终每张卡输出接收到的数据。

import os
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

class Net0(nn.Cell):
    def __init__(self):
        super(Net0, self).__init__()
        self.neighbor_exchangev2 = ops.NeighborExchangeV2(send_rank_ids=[-1, -1, -1, -1, 1, -1, -1, -1], send_lens=[0, 1, 0, 0], recv_rank_ids=[-1, -1, -1, -1, 1, -1, -1, -1], recv_lens=[0, 1, 0, 0], data_format="NCHW")

    def construct(self, x):
        out = self.neighbor_exchangev2(x)
        return out

class Net1(nn.Cell):
    def __init__(self):
        super(Net1, self).__init__()
        self.neighbor_exchangev2 = ops.NeighborExchangeV2(send_rank_ids=[0, -1, -1, -1, -1, -1, -1, -1], send_lens=[1, 0, 0, 0], recv_rank_ids=[0, -1, -1, -1, -1, -1, -1, -1], recv_lens=[1, 0, 0, 0], data_format="NCHW")

    def construct(self, x):
        out = self.neighbor_exchangev2(x)
        return out

ms.set_context(mode=ms.GRAPH_MODE)
init()
rank_id = int(os.getenv("RANK_ID"))
if (rank_id % 2 == 0):
    input_x = ms.Tensor(np.ones([1, 1, 2, 2]), dtype = ms.float32)
    net = Net0()
    output = net(input_x)
    print(output)
else:
    input_x = ms.Tensor(np.ones([1, 1, 2, 2]) * 2, dtype = ms.float32)
    net = Net1()
    output = net(input_x)
    print(output)

使用shell脚本启动2卡脚本，下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成，对应的目录文件为models/utils/hccl_tools。示例shell脚本如下：

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/neighborexchangev2.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python neighborexchangev2.py > log.txt 2>&1 &
done

rank 0结果为：

[[[[1. 1.]
   [1. 1.]
   [2. 2.]]]]

rank 1结果为：

[[[[1. 1.]
   [2. 2.]
   [2. 2.]]]]

AlltoAll

AlltoAll操作会将输入数据在特定的维度切分成特定的块数，并按顺序发送给其他rank，同时从其他rank接收输入，按顺序在特定的维度拼接数据。例如上图中，将Tensor在零维切分成5块，同时接收其他rank的数据，并在一维进行拼接，最后输出拼接后的数据。

示例代码如下：我们使用AlltoAll算子进行8卡的数据交换，把每张卡在第-2维进行切分，并按顺序把切分的数据发送给其他卡，同时接收其他卡的数据，在-1维进行拼接；最终每张卡输出拼接后的数据。

import os
import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_to_all = ops.AlltoAll(split_count = 8, split_dim = -2, concat_dim = -1)

    def construct(self, x):
        out = self.all_to_all(x)
        return out

ms.set_context(mode=ms.GRAPH_MODE)
init()
net = Net()
rank_id = int(os.getenv("RANK_ID"))
input_x = ms.Tensor(np.ones([1, 1, 8, 1]) * rank_id, dtype = ms.float32)
output = net(input_x)
print(output)

使用shell脚本启动8卡脚本，下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成，对应的目录文件为models/utils/hccl_tools。示例shell脚本如下：

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=8
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/alltoall.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python alltoall.py > log.txt 2>&1 &
done

rank0~rank7的结果为：

[[[[0. 1. 2. 3. 4. 5. 6. 7.]]]]

AlltoAllV

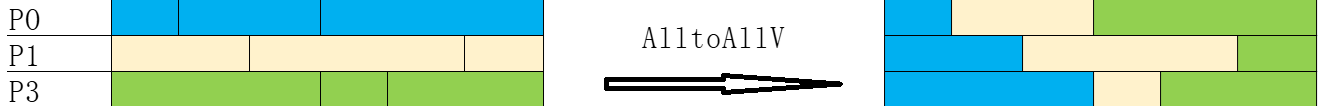

AlltoAllV操作会将输入数据在特定的维度按照send_numel_list切分成指定的块数，并按顺序发送给其他rank，同时从其他rank按照recv_numel_list接收指定大小的输入，按顺序在特定的维度拼接数据。例如上图中，将Tensor在零维切分成3块，同时接收其他rank的数据，并在一维进行拼接，最后输出拼接后的数据。

示例代码如下：我们使用AlltoAllV算子进行2卡的数据交换，把每张卡在第0维按照send_numel_list进行切分，并按顺序把切分的数据发送给其他卡，同时按照recv_numel_list接收其他卡的数据，再进行拼接；最终每张卡输出拼接后的数据。

from mindspore import ops
import mindspore.nn as nn
from mindspore.communication import init, get_rank
from mindspore import Tensor
init()
rank = get_rank()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_to_all = ops.AlltoAllV()
    def construct(self, x, send_numel_list, recv_numel_list):
        return self.all_to_all(x, send_numel_list, recv_numel_list)
send_numel_list = []
recv_numel_list = []
if rank == 0:
   send_tensor = Tensor([0, 1, 2.])
   send_numel_list = [1, 2]
   recv_numel_list = [1, 2]
elif rank == 1:
   send_tensor = Tensor([3, 4, 5.])
   send_numel_list = [2, 1]
   recv_numel_list = [2, 1]
net = Net()
output = net(send_tensor, send_numel_list, recv_numel_list)
print(output)

使用shell脚本启动2卡脚本，下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成，对应的目录文件为models/utils/hccl_tools。示例shell脚本如下：

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/alltoallv.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python alltoallv.py > log.txt 2>&1 &
done

rank0的结果为：

[0. 3. 4.]

rank1的结果为：

[1. 2. 5]

AlltoAllVC

AlltoAllVC功能与AlltoAllV类似，性能表现更优。AlltoAllVC会将输入数据在特定的维度按照send_count_matrix进行切分和分发。send_count_matrix中存储了所有rank的收发参数，send_count_matrix[i][j]表示rank i发给rank j的数据量，基本单位是Tensor的数据类型。

示例代码如下：我们使用AlltoAllVC算子进行2卡的数据交换，send_count_matrix存储0卡发送给1卡的数据量为3，1卡发送给0卡的数据量为3，即两卡进行了数据交换。

from mindspore.ops.operations.comm_ops import AlltoAllVC
import mindspore.nn as nn
from mindspore.communication import init, get_rank
from mindspore import Tensor
init()
rank = get_rank()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_to_all_v_c = AlltoAllVC()
    def construct(self, x, send_count_matrix):
        return self.all_to_all_v_c(x, send_count_matrix)
send_count_matrix = Tensor([[0, 3], [3, 0]])
send_tensor = Tensor([0, 1, 2.]) * rank
net = Net()
output = net(send_tensor, send_count_matrix)
print(output)

使用shell脚本启动2卡脚本，下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成，对应的目录文件为models/utils/hccl_tools。示例shell脚本如下：

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/alltoallv.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python alltoallv.py > log.txt 2>&1 &
done

rank0的结果为：

[0. 1. 2]

rank1的结果为：

[0. 0. 0]

CollectiveScatter

CollectiveScatter操作是对输入数据的数据进行均匀散射到通信域的卡上。例如上图中，将0卡大小为4x2的Tensor进行均匀切分后转发到两张卡上，最终输出为：

Rank 0:
[[1,2],
 [3,4]]

Rank 1:
[[5,6],
 [7,8]]

示例代码如下：我们将CollectiveScatter算子的根节点设置为0号卡，表示将从0号卡散射数据到其他卡上。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class CollectiveScatterNet(nn.Cell):
    def __init__(self):
        super(CollectiveScatterNet, self).__init__()
        self.collective_scatter = ops.CollectiveScatter(src_rank=0)

    def construct(self, x):
        return self.collective_scatter(x)

input = ms.Tensor(np.arange(8).reshape([4, 2]).astype(np.float32))
net = CollectiveScatterNet()
output = net(input)
print(output)

rank_0的结果为：

[[0. 1.]
 [2. 3.]]

rank_1的结果为：

[[4. 5.]
 [6. 7.]]

CollectiveGather

CollectiveGather操作是对通信组的输入张量进行聚合。操作会将每张卡的输入Tensor的第0维度上进行聚合，发送到对应卡上。例如上图中，将0,1卡大小为2x2的Tensor进行汇聚后发送到卡0上，最终输出为：

Rank 0:
[[0. 1.],
 [2. 3.],
 [0. 1.],
 [2. 3.]]

Rank 1:
[0.]

示例代码如下：我们将CollectiveGather算子的根节点设置为0号卡，表示将从0号卡接受数据。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class CollectiveGatherNet(nn.Cell):
    def __init__(self):
        super(CollectiveGatherNet, self).__init__()
        self.collective_scatter = ops.CollectiveGather(dest_rank=0)

    def construct(self, x):
        return self.collective_scatter(x)

input = ms.Tensor(np.arange(4).reshape([2, 2]).astype(np.float32))
net = CollectiveGatherNet()
output = net(input)
print(output)

rank_0的结果为：

[[0. 1.],
 [2. 3.],
 [0. 1.],
 [2. 3.]]

rank_1的结果为：

[0.]

Barrier

Barrier操作是同步通信域内的多个进程。进程调用到该算子后进入阻塞状态，直到通信域内所有进程调用到该算子，进程被唤醒并继续执行。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class BarrierNet(nn.Cell):
    def __init__(self):
    ​    super(BarrierNet, self).__init__()
    ​    self.barrier = ops.Barrier()
    def construct(self):
    ​    self.barrier()

net = BarrierNet()
net()

Send

Send发送张量到指定线程。

import os
import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
import mindspore as ms
from mindspore.communication import init
from mindspore import Tensor, jit

init()

class SendNet(nn.Cell):
    def __init__(self):
        super(SendNet, self).__init__()
        self.depend = ops.Depend()
        self.send = ops.Send(sr_tag=0, dest_rank=1, group="hccl_world_group")

    @jit(backend="GE")
    def construct(self, x):
        out = self.depend(x, self.send(x))
        return out

class ReceiveNet(nn.Cell):
    def __init__(self):
        super(ReceiveNet, self).__init__()
        self.recv = ops.Receive(sr_tag=0, src_rank=0, shape=[2, 8], dtype=ms.float32, group="hccl_world_group")

    @jit(backend="GE")
    def construct(self):
        out = self.recv()
        return out

if __name__ == "__main__":
    rank_id = os.environ["RANK_ID"]
    rank_size = os.environ["RANK_SIZE"]
    if rank_id == "0":
        input_ = Tensor(np.ones([2, 8]).astype(np.float32))
        send_net = SendNet()
        output = send_net(input_)
    else:
        recv_net = ReceiveNet()
        output = recv_net()
        print(output.asnumpy())

Receive

Receive从src_rank接收张量。

import os
import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
import mindspore as ms
from mindspore.communication import init
from mindspore import Tensor, jit

init()

class SendNet(nn.Cell):
    def __init__(self):
        super(SendNet, self).__init__()
        self.depend = ops.Depend()
        self.send = ops.Send(sr_tag=0, dest_rank=1, group="hccl_world_group")

    @jit(backend="GE")
    def construct(self, x):
        out = self.depend(x, self.send(x))
        return out

class ReceiveNet(nn.Cell):
    def __init__(self):
        super(ReceiveNet, self).__init__()
        self.recv = ops.Receive(sr_tag=0, src_rank=0, shape=[2, 8], dtype=ms.float32, group="hccl_world_group")

    @jit(backend="GE")
    def construct(self):
        out = self.recv()
        return out

if __name__ == "__main__":
    rank_id = os.environ["RANK_ID"]
    rank_size = os.environ["RANK_SIZE"]
    if rank_id == "0":
        input_ = Tensor(np.ones([2, 8]).astype(np.float32))
        send_net = SendNet()
        output = send_net(input_)
    else:
        recv_net = ReceiveNet()
        output = recv_net()
        print(output.asnumpy())

注意事项

在昇腾芯片上，NeighborExchange、NeighborExchangeV2、AlltoAll这三个算子需要进行全连接配网。

全连接配网支持任意卡之间进行通信，没有数量限制。全连接配网方式可参考HCCN Tool 接口参考进行配置。全连接配网时，所有卡需要VLan ID相同、IP在同一网段，配置到其他卡的静态路由表和ARP。其中，VLan ID需要在交换机上进行配置，其他IP等改动的单机8卡配置参考样例如下：

# 配置IP到同一网段
hccn_tool -i 0 -ip -s address 192.98.92.100 netmask 255.255.255.0
hccn_tool -i 1 -ip -s address 192.98.92.101 netmask 255.255.255.0
hccn_tool -i 2 -ip -s address 192.98.92.102 netmask 255.255.255.0
hccn_tool -i 3 -ip -s address 192.98.92.103 netmask 255.255.255.0
hccn_tool -i 4 -ip -s address 192.98.92.104 netmask 255.255.255.0
hccn_tool -i 5 -ip -s address 192.98.92.105 netmask 255.255.255.0
hccn_tool -i 6 -ip -s address 192.98.92.106 netmask 255.255.255.0
hccn_tool -i 7 -ip -s address 192.98.92.107 netmask 255.255.255.0

# 策略路由
hccn_tool -i 0 -ip_rule -a dir from ip 192.98.92.100 table 100
hccn_tool -i 1 -ip_rule -a dir from ip 192.98.92.101 table 101
hccn_tool -i 2 -ip_rule -a dir from ip 192.98.92.102 table 102
hccn_tool -i 3 -ip_rule -a dir from ip 192.98.92.103 table 103
hccn_tool -i 4 -ip_rule -a dir from ip 192.98.92.104 table 104
hccn_tool -i 5 -ip_rule -a dir from ip 192.98.92.105 table 105
hccn_tool -i 6 -ip_rule -a dir from ip 192.98.92.106 table 106
hccn_tool -i 7 -ip_rule -a dir from ip 192.98.92.107 table 107

hccn_tool -i 0 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.100 dev eth0 table 100
hccn_tool -i 1 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.101 dev eth1 table 101
hccn_tool -i 2 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.102 dev eth2 table 102
hccn_tool -i 3 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.103 dev eth3 table 103
hccn_tool -i 4 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.104 dev eth4 table 104
hccn_tool -i 5 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.105 dev eth5 table 105
hccn_tool -i 6 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.106 dev eth6 table 106
hccn_tool -i 7 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.107 dev eth7 table 107

# 静态ARP
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15
hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15

hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
