基于JNI接口的Android应用开发

Android C++ 全流程 模型转换 模型加载 推理应用 数据准备 初级 中级 高级

查看源文件

概述

我们推荐你从端侧Android图像分类demo入手,了解MindSpore Lite应用工程的构建、依赖项配置以及相关API的使用。

本教程基于MindSpore团队提供的Android“端侧图像分类”示例程序,演示了端侧部署的流程。

  1. 选择图像分类模型。

  2. 将模型转换成MindSpore Lite模型格式。

  3. 在端侧使用MindSpore Lite推理模型。详细说明如何在端侧利用MindSpore Lite C++ API(Android JNI)和MindSpore Lite图像分类模型完成端侧推理,实现对设备摄像头捕获的内容进行分类,并在APP图像预览界面中,显示出最可能的分类结果。

你可以在这里找到Android图像分类模型图像分类示例代码

本示例中讲述了C++ API的应用方法,此外MindSpore Lite还支持Java API。关于Java API的使用请参考图像分割demo

我们提供了本示例对应的APK文件,你可扫描下方的二维码或直接下载APK文件,并部署到Android设备后使用。

apk

选择模型

MindSpore团队提供了一系列预置终端模型,你可以在应用程序中使用这些预置的终端模型。
可下载MindSpore Model Zoo中图像分类模型。 同时,你也可以使用预置模型做迁移学习,以实现自己的图像分类任务。

转换模型

如果预置模型已经满足你要求,请跳过本章节。 如果你需要对MindSpore提供的模型进行重训,重训完成后,需要将模型导出为.mindir格式。然后使用MindSpore Lite模型转换工具将.mindir格式转换成.ms格式。

以mobilenetv2模型为例,如下脚本将其转换为MindSpore Lite模型用于端侧推理。

call converter_lite --fmk=MINDIR --modelFile=mobilenetv2.mindir --outputFile=mobilenetv2

部署应用

接下来介绍如何构建和执行mindspore Lite端侧图像分类任务。

运行依赖

  • Android Studio >= 3.2 (推荐4.0以上版本)

  • NDK 21.3

  • CMake >= 3.18.3

  • Android SDK >= 26

  • JDK >= 1.8

构建与运行

  1. 在Android Studio中加载本示例源码,并安装相应的SDK(指定SDK版本后,由Android Studio自动安装)。

    start_home

    启动Android Studio后,点击File->Settings->System Settings->Android SDK,勾选相应的SDK。如下图所示,勾选后,点击OK,Android Studio即可自动安装SDK。

    start_sdk

    (可选)若安装时出现NDK版本问题,可手动下载相应的NDK版本(本示例代码使用的NDK版本为21.3),并在Project StructureAndroid NDK location设置中指定NDK的位置。

    project_structure

  2. 连接Android设备,运行图像分类应用程序。

    通过USB连接Android设备调试,点击Run 'app'即可在你的设备上运行本示例项目。

    run_app

    Android Studio连接设备调试操作,可参考https://developer.android.com/studio/run/device?hl=zh-cn

    手机需开启“USB调试模式”,Android Studio才能识别到手机。 华为手机一般在设置->系统和更新->开发人员选项->USB调试中打开“USB调试模式”。

  3. 在Android设备上,点击“继续安装”,安装完即可查看到设备摄像头捕获的内容和推理结果。

    install

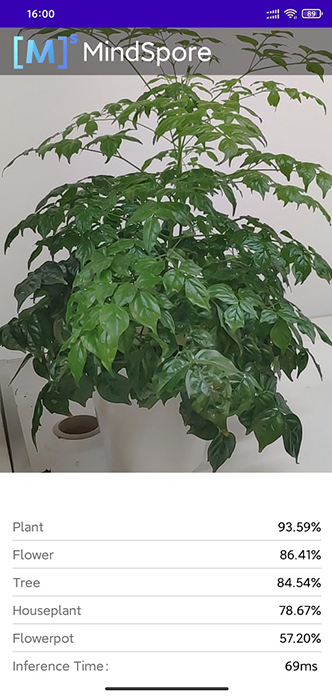

    识别结果如下图所示。

    result

示例程序详细说明

本端侧图像分类Android示例程序分为JAVA层和JNI层,其中,JAVA层主要通过Android Camera 2 API实现摄像头获取图像帧,以及相应的图像处理等功能;JNI层在Runtime中完成模型推理的过程。

此处详细说明示例程序的JNI层实现,JAVA层运用Android Camera 2 API实现开启设备摄像头以及图像帧处理等功能,需读者具备一定的Android开发基础知识。

示例程序结构

app
├── src/main
│   ├── assets # 资源文件
|   |   └── model # 模型文件
|   |       └── mobilenetv2.ms # 存放的模型文件
│   |
│   ├── cpp # 模型加载和预测主要逻辑封装类
|   |   ├── ..
|   |   ├── mindspore-lite-{version}-android-{arch} # MindSpore Lite版本
|   |   ├── MindSporeNetnative.cpp # MindSpore调用相关的JNI方法
│   |   └── MindSporeNetnative.h # 头文件
|   |   └── MsNetWork.cpp # MindSpore接口封装
│   |
│   ├── java # java层应用代码
│   │   └── com.mindspore.classification
│   │       ├── gallery.classify # 图像处理及MindSpore JNI调用相关实现
│   │       │   └── ...
│   │       └── widget # 开启摄像头及绘制相关实现
│   │           └── ...
│   │
│   ├── res # 存放Android相关的资源文件
│   └── AndroidManifest.xml # Android配置文件
│
├── CMakeList.txt # cmake编译入口文件
│
├── build.gradle # 其他Android配置文件
├── download.gradle # 工程依赖文件下载
└── ...

配置MindSpore Lite依赖项

Android JNI层调用MindSpore C++ API时,需要相关库文件支持。可通过MindSpore Lite源码编译生成mindspore-lite-{version}-android-{arch}.tar.gz库文件包并解压缩(包含libmindspore-lite.so库文件和相关头文件),在本例中需使用生成带图像预处理模块的编译命令。

version:输出件版本号,与所编译的分支代码对应的版本一致。

arch:操作系统,arm64或arm32。

本示例中,build过程由app/download.gradle文件自动下载MindSpore Lite版本文件,并放置在app/src/main/cpp/目录下。

注: 若自动下载失败,请手动下载操作系统为Android-aarch64/Android-aarch32的MindSpore Lite 模型推理框架相关库文件mindspore-lite-{version}-android-{arch}.tar.gz,解压后将mindspore-lite-{version}-android-{arch}的文件夹拷贝到src/main/cpp目录下。

android{
    defaultConfig{
        externalNativeBuild{
            cmake{
                arguments "-DANDROID_STL=c++_shared"
            }
        }

        ndk{
            abiFilters'armeabi-v7a', 'arm64-v8a'
        }
    }
}

app/CMakeLists.txt文件中建立.so库文件链接,如下所示。

# ============== Set MindSpore Dependencies. =============
include_directories(${CMAKE_SOURCE_DIR}/src/main/cpp)
include_directories(${CMAKE_SOURCE_DIR}/src/main/cpp/${MINDSPORELITE_VERSION}/runtime)
include_directories(${CMAKE_SOURCE_DIR}/src/main/cpp/${MINDSPORELITE_VERSION}/runtime/include)
include_directories(${CMAKE_SOURCE_DIR}/src/main/cpp/${MINDSPORELITE_VERSION}/runtime/minddata/dataset)

add_library(mindspore-lite SHARED IMPORTED)
add_library(minddata-lite SHARED IMPORTED)

set_target_properties(mindspore-lite PROPERTIES IMPORTED_LOCATION
        ${CMAKE_SOURCE_DIR}/src/main/cpp/${MINDSPORELITE_VERSION}/runtime/lib/libmindspore-lite.so)
set_target_properties(minddata-lite PROPERTIES IMPORTED_LOCATION
        ${CMAKE_SOURCE_DIR}/src/main/cpp/${MINDSPORELITE_VERSION}/runtime/minddata/lib/libminddata-lite.so)
# --------------- MindSpore Lite set End. --------------------

# Link target library.
target_link_libraries( # Specifies the target library.
        mlkit-label-MS

        # --- mindspore ---
        minddata-lite
        mindspore-lite

        # --- other dependencies.---
        -ljnigraphics
        android

        # Links the target library to the log library
        ${log-lib}
        )

下载及部署模型文件

从MindSpore Model Hub中下载模型文件,本示例程序中使用的终端图像分类模型文件为mobilenetv2.ms,同样通过app/download.gradle脚本在APP构建时自动下载,并放置在app/src/main/assets/model工程目录下。

注:若下载失败请手工下载模型文件mobilenetv2.ms

编写端侧推理代码

在JNI层调用MindSpore Lite C++ API实现端侧推理。

推理代码流程如下,完整代码请参见MindSporeNetnative.cpp

  1. 加载MindSpore Lite模型文件,构建上下文、会话以及用于推理的计算图。

    • 加载模型文件:

      在Android的Java层读取模型文件,转换成ByteBuffer类型文件model_buffer,通过JNI调用传输到C++层。最终将model_buffer转换成char类型文件modelBuffer

      // Buffer is the model data passed in by the Java layer
      jlong bufferLen = env->GetDirectBufferCapacity(model_buffer);
      if (0 == bufferLen) {
          MS_PRINT("error, bufferLen is 0!");
          return (jlong) nullptr;
      }

      char *modelBuffer = CreateLocalModelBuffer(env, model_buffer);
      if (modelBuffer == nullptr) {
          MS_PRINT("modelBuffer create failed!");
          return (jlong) nullptr;
      }

    • 构建上下文、会话以及用于推理的计算图:

      构建上下文,设置会话参数。通过上下文和模型数据创建会话。

      // To create a MindSpore network inference environment.
      void **labelEnv = new void *;
      MSNetWork *labelNet = new MSNetWork;
      *labelEnv = labelNet;

      mindspore::lite::Context *context = new mindspore::lite::Context;
      context->thread_num_ = num_thread;
      context->device_list_[0].device_info_.cpu_device_info_.cpu_bind_mode_ = mindspore::lite::NO_BIND;
      context->device_list_[0].device_info_.cpu_device_info_.enable_float16_ = false;
      context->device_list_[0].device_type_ = mindspore::lite::DT_CPU;

      labelNet->CreateSessionMS(modelBuffer, bufferLen, context);
      delete context;


      基于模型文件modelBuffer构建用于推理的计算图。

      void MSNetWork::CreateSessionMS(char *modelBuffer, size_t bufferLen, mindspore::lite::Context *ctx) {
        session_ = mindspore::session::LiteSession::CreateSession(ctx);
        if (session_ == nullptr) {
            MS_PRINT("Create Session failed.");
            return;
        }

        // Compile model.
        model_ = mindspore::lite::Model::Import(modelBuffer, bufferLen);
        if (model_ == nullptr) {
            ReleaseNets();
            MS_PRINT("Import model failed.");
            return;
        }

        int ret = session_->CompileGraph(model_);
        if (ret != mindspore::lite::RET_OK) {
             ReleaseNets();
             MS_PRINT("CompileGraph failed.");
             return;
        }
      }

  2. 将输入图片转换为传入MindSpore模型的Tensor格式。

    • 将待检测图片srcBitmap进行尺寸裁剪并转换为LiteMat格式lite_norm_mat_cut。对其宽高以及通道数信息转换成float格式数据dataHWC。最终把dataHWC拷贝到MindSpore模型的Tensor输入inTensor中。

      if (!BitmapToLiteMat(env, srcBitmap, &lite_mat_bgr)) {
          MS_PRINT("BitmapToLiteMat error");
          return NULL;
       }
      if (!PreProcessImageData(lite_mat_bgr, &lite_norm_mat_cut)) {
          MS_PRINT("PreProcessImageData error");
          return NULL;
       }

      ImgDims inputDims;
      inputDims.channel = lite_norm_mat_cut.channel_;
      inputDims.width = lite_norm_mat_cut.width_;
      inputDims.height = lite_norm_mat_cut.height_;

      // Get the MindSpore inference environment which created in loadModel().
      void **labelEnv = reinterpret_cast<void **>(netEnv);
      if (labelEnv == nullptr) {
          MS_PRINT("MindSpore error, labelEnv is a nullptr.");
          return NULL;
       }
      MSNetWork *labelNet = static_cast<MSNetWork *>(*labelEnv);

      auto mSession = labelNet->session();
      if (mSession == nullptr) {
          MS_PRINT("MindSpore error, Session is a nullptr.");
          return NULL;
        }
       MS_PRINT("MindSpore get session.");

       auto msInputs = mSession->GetInputs();
       if (msInputs.size() == 0) {
          MS_PRINT("MindSpore error, msInputs.size() equals 0.");
          return NULL;
        }
        auto inTensor = msInputs.front();

        float *dataHWC = reinterpret_cast<float *>(lite_norm_mat_cut.data_ptr_);
        // Copy dataHWC to the model input tensor.
        memcpy(inTensor->MutableData(), dataHWC,
           inputDims.channel * inputDims.width * inputDims.height * sizeof(float));


      调整输入图片的尺寸,以及数据处理详细算法。

      bool PreProcessImageData(const LiteMat &lite_mat_bgr, LiteMat *lite_norm_mat_ptr) {
        bool ret = false;
        LiteMat lite_mat_resize;
        LiteMat &lite_norm_mat_cut = *lite_norm_mat_ptr;
        ret = ResizeBilinear(lite_mat_bgr, lite_mat_resize, 256, 256);
        if (!ret) {
           MS_PRINT("ResizeBilinear error");
           return false;
        }
        LiteMat lite_mat_convert_float;
        ret = ConvertTo(lite_mat_resize, lite_mat_convert_float, 1.0 / 255.0);
        if (!ret) {
            MS_PRINT("ConvertTo error");
            return false;
        }
        LiteMat lite_mat_cut;
        ret = Crop(lite_mat_convert_float, lite_mat_cut, 16, 16, 224, 224);
        if (!ret) {
            MS_PRINT("Crop error");
            return false;
        }
        std::vector<float> means = {0.485, 0.456, 0.406};
        std::vector<float> stds = {0.229, 0.224, 0.225};
        SubStractMeanNormalize(lite_mat_cut, lite_norm_mat_cut, means, stds);
        return true;
       }

  3. 对输入Tensor按照模型进行推理,获取输出Tensor,并进行后处理。

    • 图和模型加载完成,执行端侧推理。

      // After the model and image tensor data is loaded, run inference.
      auto status = mSession->RunGraph();

    • 获取对MindSpore模型的Tensor输出msOutputs。通过msOutputs以及分类数组信息,计算得到在APP中显示的文本信息resultCharData

      auto names = mSession->GetOutputTensorNames();
      std::unordered_map<std::string, mindspore::tensor::MSTensor *> msOutputs;
      for (const auto &name : names) {
          auto temp_dat =mSession->GetOutputByTensorName(name);
          msOutputs.insert(std::pair<std::string, mindspore::tensor::MSTensor *> {name, temp_dat});
        }
      std::string resultStr = ProcessRunnetResult(::RET_CATEGORY_SUM,::labels_name_map, msOutputs);

      const char *resultCharData = resultStr.c_str();
      return (env)->NewStringUTF(resultCharData);


      输出数据的后续处理。通过msOutputs获取输出对象outputTensor,并和事物类别数组labels_name_map解析得到每个元素的训练的得分数组scores[]。 设置可信度阀值为unifiedThre,根据训练数据统计可信度阀值。高于阀值,归属于这个类型。反之,则不是。最终返回一个对应事物类别名称和对应得分的数据categoryScore

      std::string ProcessRunnetResult(const int RET_CATEGORY_SUM, const char *const labels_name_map[], std::unordered_map<std::string, mindspore::tensor::MSTensor *> msOutputs) {
      // Get the branch of the model output.
      // Use iterators to get map elements.
      std::unordered_map<std::string, mindspore::tensor::MSTensor *>::iterator iter;
      iter = msOutputs.begin();

      // The mobilenetv2.ms model output just one branch.
      auto outputTensor = iter->second;

      int tensorNum = outputTensor->ElementsNum();
      MS_PRINT("Number of tensor elements:%d", tensorNum);

      // Get a pointer to the first score.
      float *temp_scores = static_cast<float *>(outputTensor->MutableData());
      float scores[RET_CATEGORY_SUM];
      for (int i = 0; i < RET_CATEGORY_SUM; ++i) {
           scores[i] = temp_scores[i];
      }

      const float unifiedThre = 0.5;
      const float probMax = 1.0;
      for (size_t i = 0; i < RET_CATEGORY_SUM; ++i) {
           float threshold = g_thres_map[i];
           float tmpProb = scores[i];
      if (tmpProb < threshold) {
          tmpProb = tmpProb / threshold * unifiedThre;
      } else {
          tmpProb = (tmpProb - threshold) / (probMax - threshold) * unifiedThre + unifiedThre;
      }
      scores[i] = tmpProb;
      }

       // Score for each category.
       // Converted to text information that needs to be displayed in the APP.
       std::string categoryScore = "";
       for (int i = 0; i < RET_CATEGORY_SUM; ++i) {
           categoryScore += labels_name_map[i];
           categoryScore += ":";
           std::string score_str = std::to_string(scores[i]);
           categoryScore += score_str;
           categoryScore += ";";
        }
       return categoryScore;
      }
