MindSpore通过开放式架构,支持第三方芯片插件化、标准化、低成本快速对接:

  • 后端架构解耦,快速支持新芯片插件化对接;

  • 抽象硬件类型建模,对接流程标准化;

  • 抽象算子封装,多芯片异构算子统一选择;

  • 支持第三方图IR接入,充分发挥芯片架构优势。

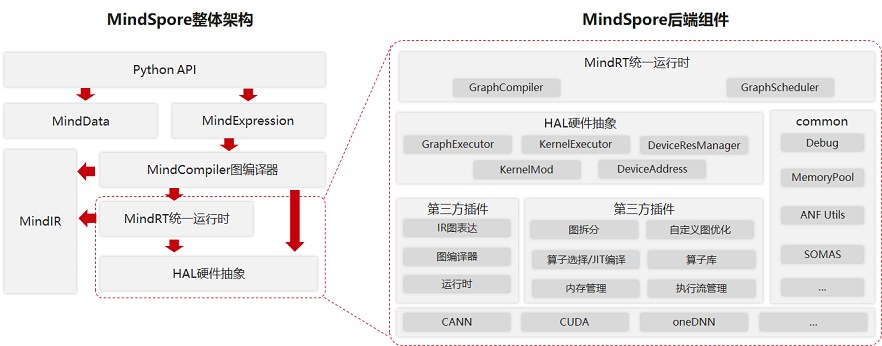

MindSpore整体架构及后端相关组件如下图所示:


MindSpore整体架构包括如下几个主要组件,它们之间存在相互的依赖关系:

  • Python API:提供了基于Python的前端表达与编程接口,支撑用户进行网络构建、整图执行、子图执行以及单算子执行,并通过pybind11接口调用到C++模块,C++模块分为前端、后端、MindData、Core等;

  • MindExpression前端表达:负责编译流程控制和硬件无关的优化如类型推导、自动微分、表达式化简等;

  • MindData数据组件:MindData提供高效的数据处理、常用数据集加载等功能和编程接口,支持用户灵活的定义处理注册和pipeline并行优化;

  • MindIR:包含了ANF IR数据结构、日志、异常等端、云共用的数据结构与算法。

第三方芯片对接MindSpore的过程主要涉及MindSpore的后端,后端也分为多个组件,整体上分为两大类:

  • 一类硬件无关,如MemoryManager、MemoryPool、DeviceAddres等常用数据结构及相关算法以及包括GraphCompiler、GraphSchdeduler在内的能够调度整个流程、具有对图或单算子的初步处理和调度能力的组件;

  • 另一类与硬件相关,这部分通过对硬件的抽象,提供了多个接口,第三方芯片可以根据情况选择对接,实现硬件平台上特有的算子、图优化、内存分配、流分配等逻辑,并封装成动态库,程序运行时作为插件加载。第三方芯片对接时可以参考MindSpore默认内置的CPU/GPU/Ascend插件。

为了方便第三方硬件对接,在MindSpore中提供了硬件抽象层,定义了标准化的硬件对接接口,抽象层被上层统一运行时中的GraphCompiler和GraphScheduler两个模块调用:

  • GraphCompiler负责提供默认的控制流、异构图拆分逻辑,不同阶段的图优化,调用抽象层提供的算子选择/算子编译、内存分配和流分配等;

  • GraphScheduler负责将编译完成的图转化为Actor模型并加入到线程池中,并执行调度这些Actor。

同时,在框架中也提供了公共数据结构与算法,如debug工具、默认的内存池实现、数百个对Anf IR的常见操作、由MindSpore研发高效内存复用算法SOMAS等。

硬件抽象层提供了Graph模式(GraphExecutor)和Kernel模式(KernelExecutor)用于两种对接方式,分别面向DSA架构(如NPU、XPU等)和通用架构的芯片(如GPU、CPU等)提供分类的对接接口,芯片厂商可以继承某种或两种抽象类并实现,根据对接方式的不同,如果对接Kernel模式还需实现DeviceResMananger、KernelMod、DeviceAddress等接口。

Kernel模式对接

通用架构Kernel模式需要在插件中实现以下几个方面的功能:

  • 自定义图拆分逻辑,可以低成本实现框架提供的控制流、异构等高级特性,如果不使用这些特性,可以空实现;

  • 自定义图优化,可以根据硬件的特性对某些算子进行拆分与融合,以及其他自定义的对图的修改;

  • 算子选择和算子编译;

  • 内存管理,DeviceAddres是对内存的抽象,第三方芯片厂商需要实现Host与Device之间拷贝的功能。还需要提供内存申请、销毁的功能。为了方便第三方芯片厂商,MindSpore在Common组件中提供了一套内存池的实现和高效内存复用算法SOMAS;

  • 流管理,如果待对接的芯片有流的概念,需要提供创建与销毁的功能,如果没有,则将会以单流模式运行。


Graph模式对接

若芯片厂商的软件栈较完整能够提供High level的API,或DSA架构芯片的软件栈与Kernel模式存在差异,可以对接Graph模式。Graph模式将整个图视为一个由第三方软件栈实现的大算子(SuperKernel),需要由第三方软件栈实现以下两个功能:

  • 图编译,第三方芯片厂商需要将MindSpore的Anf IR转换成第三方IR图表达,并执行第三方图编译流程将该图编译至可执行的就绪状态;

  • 图执行,第三方芯片厂商需要理解MindSpore的Tensor格式或将其转换成可被理解的格式,并调用执行已就绪的图,并将执行的结果转换成MindSpore的Tensor格式。
